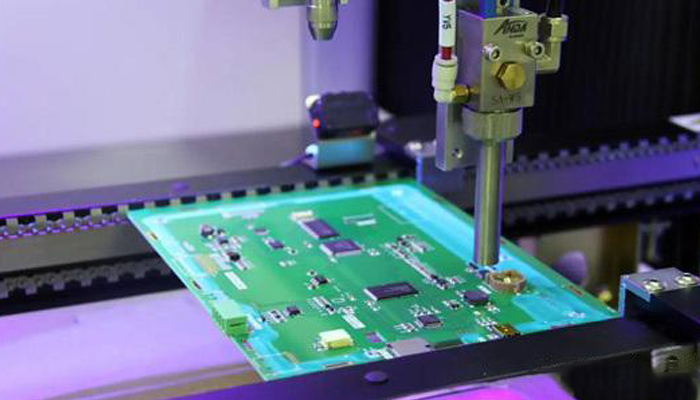

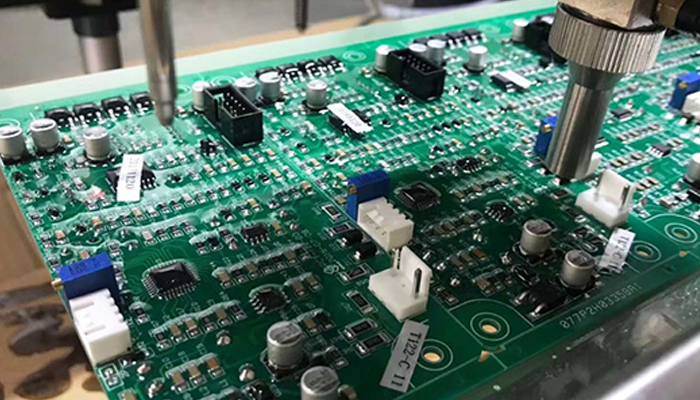

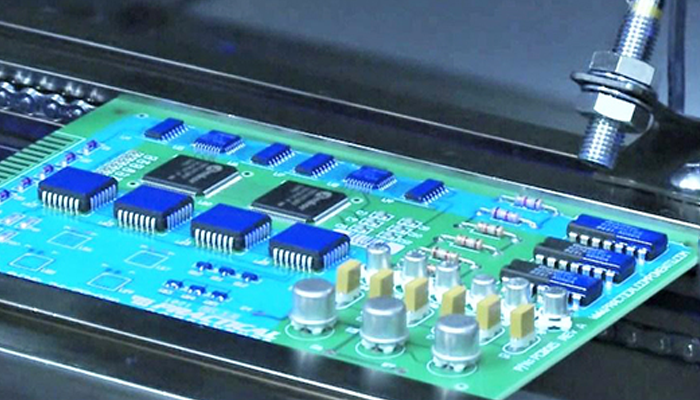

在電子制造領域，三防漆作為保護電路板免受潮氣、鹽霧、霉菌侵蝕的關鍵材料，其噴涂質量直接影響產品可靠性。然而，實際生產中常出現一種特殊現象——虹吸效應：漆料被吸入元器件引腳間隙、芯片底部等狹小空間，導致局部堆積過厚（可能超過100μm），而周圍板面卻涂覆不足。這種“厚此薄彼”的缺陷不僅破壞防護層均勻性，更可能引發氣泡、開裂、漏涂等連鎖問題，最終導致產品失效。研泰膠粘劑應用工程師將從材料特性、工藝參數、設備操作三大維度剖析虹吸現象的成因，并提出系統性解決方案。

一、虹吸現象的三大核心誘因

1. 材料特性失衡：黏度與表面張力的雙重博弈

三防漆的流變特性是虹吸現象的物理基礎。當漆料黏度過低（如低于800mPa·s）時，其流動性過強，在表面張力驅動下易被吸入元器件間隙的毛細結構中。

2. 工藝參數失控：壓力與距離的微妙平衡

噴涂壓力與距離是影響漆料分布的關鍵工藝參數。高壓噴涂（超過0.3MPa）會使漆料以高速沖擊板面，在元器件間隙形成壓力差，推動漆料向縫隙內滲透。

3. 設備操作缺陷：噴嘴與角度的隱性風險

噴涂設備的狀態直接影響漆料霧化效果。堵塞的噴嘴會導致漆料噴射不均勻，形成局部高壓區，加劇虹吸現象；而噴涂角度偏離垂直方向（如傾斜超過15°）會使漆料在重力作用下向一側偏移，在元器件邊緣形成堆積。某生產線數據顯示，噴嘴堵塞率每升高10%，虹吸缺陷率隨之上升25%，凸顯設備維護的重要性。

二、系統性解決方案：從預防到修復的全流程控制

1. 材料優化：黏度調節與表面能統一

黏度適配：根據元器件密度調整漆料黏度。對于引腳間距<0.5mm的高密度元件，建議使用黏度≥1200mPa·s的高觸變型三防漆，減少流動滲透；對于普通板面，可通過減少稀釋劑用量或選用高黏度型號（如從800mPa·s提升至1000mPa·s）來平衡流動性與防護性。

表面預處理：采用等離子清洗技術統一板面表面能，消除油污、指紋等污染物。實驗表明，等離子處理可使PCB板表面接觸角從>90°降至<30°，顯著提升漆料潤濕性，減少漏涂風險。此外，在漆料中添加0.5%流平劑，可降低表面張力差，抑制漆料定向遷移。

2. 工藝參數精準控制：壓力、距離與速度的黃金三角

壓力與距離協同：將噴涂壓力控制在0.2–0.25MPa，距離保持20–25cm，采用扇形霧化模式，避免直噴沖擊。例如，某企業通過將壓力從0.3MPa降至0.22MPa，同時將距離從15cm調整至22cm，使芯片底部漆料堆積厚度從110μm降至65μm，周圍板面涂層厚度均勻性提升30%。

噴涂速度與角度優化：以30–50cm/s的速度勻速移動噴槍，采用垂直或稍傾斜（≤10°）的噴涂角度，確保漆料均勻覆蓋。對于引腳密集區，可預先使用耐高溫膠帶遮蔽，或涂布一層底涂（如硅烷偶聯劑）以減少毛細吸附。

3. 分層噴涂工藝：阻斷漆料流動的“時間屏障”

采用“薄涂+快速表干”工藝，首道噴涂10–15μm后立即用熱風（60–80℃）局部烘干至表干，阻斷漆料流動；30分鐘后進行第二道噴涂（10–20μm），實現分層覆蓋。研泰某合作商采用分層噴涂應用中，該工藝使元器件間隙漆料堆積厚度從150μm降至70μm，同時周圍板面涂層厚度標準差從±25μm降至±8μm，顯著提升均勻性。

4. 設備維護與實時監控：從源頭消除隱患

定期維護：每日檢查噴嘴堵塞情況，每周清洗噴涂系統，每月校準壓力傳感器與距離傳感器，確保設備處于最佳狀態。

智能監控：引入機器視覺系統實時檢測涂層厚度與均勻性，當檢測到局部堆積或漏涂時，自動調整噴涂參數或觸發報警。例如，某智能噴涂線通過AI算法分析涂層圖像，將虹吸缺陷識別準確率提升至98%，生產效率提高40%。

三、虹吸現象的連鎖危害與修復成本

虹吸現象不僅影響防護效果，更可能引發一系列連鎖問題：

局部堆積與開裂：縫隙內漆料厚度超過100μm時，固化時溶劑揮發不徹底易產生氣泡；厚涂層在冷熱循環中因應力收縮開裂，成為水汽滲入通道。某失效分析顯示，因虹吸導致的開裂使產品失效率從0.5%飆升至3%。

周圍區域漏涂：漆料被吸入縫隙后，元器件周圍板面可能形成直徑0.5–2mm的“漏涂環”，失去基礎防護。某鹽霧試驗表明，漏涂區域的腐蝕速率是正常涂層的5倍。

維修成本激增：固化后的厚漆層（尤其環氧類）堅硬難除，維修時需用專用工具清理，易損傷元器件。某企業統計顯示，因虹吸導致的返修成本占整體維修費用的35%，且返修后產品可靠性下降20%。

總之，虹吸現象是三防漆噴涂中的“隱形殺手”，其本質是漆料流動特性與結構空間的不匹配。通過材料優化、工藝參數精準控制、分層噴涂工藝與設備智能監控的協同作用，可有效阻斷漆料過度滲透，確保涂層均勻完整。對于已出現虹吸缺陷的產品，可采用局部打磨+補涂的方式修復，但需嚴格控制補涂厚度與固化條件，避免二次缺陷。未來，隨著納米材料與智能噴涂技術的發展，三防漆噴涂將邁向更高精度、更低缺陷的新階段，為電子產品的可靠性保駕護航。更多關于三防漆的應用知識請持續關注《研泰化學官網》~
