在電子制造領(lǐng)域，三防漆作為保護電路板免受潮濕、鹽霧、霉菌等環(huán)境侵蝕的關(guān)鍵材料，其性能直接影響產(chǎn)品的可靠性與壽命。在傳統(tǒng)工藝中，溶劑型三防漆曾被大量使用。然而隨著環(huán)保要求與生產(chǎn)效率的提升，UV三防漆憑借其獨特優(yōu)勢逐漸成為行業(yè)主流，與傳統(tǒng)溶劑三防漆相比，其在性能、環(huán)保性和操作便捷性等方面都展現(xiàn)出了顯著的優(yōu)勢。

一、性能優(yōu)勢：全方位防護與耐候性升級

1. 復(fù)合防護性能強化

UV三防漆采用特殊改性UV樹脂，通過紫外光與濕氣雙重固化機制，形成致密交聯(lián)結(jié)構(gòu)。其耐擊穿強度達125kV/mm以上，耐鹽霧時間超過960小時，可在-40℃至250℃寬溫域內(nèi)保持穩(wěn)定，遠超溶劑型三防漆的常規(guī)耐溫范圍（-20℃至120℃）。在新能源汽車電池管理系統(tǒng)（BMS）的實測中，UV三防漆涂覆的電路板在-40℃至150℃溫度循環(huán)測試后，附著力仍保持0級（無法剝離），而溶劑型涂層出現(xiàn)局部開裂。

2. 抗化學(xué)腐蝕能力提升

UV三防漆對弱酸、弱堿及溶劑油的耐受性顯著優(yōu)于溶劑型產(chǎn)品。在船舶電子設(shè)備的鹽霧加速腐蝕實驗中，UV涂層表面未出現(xiàn)銹蝕或膨脹，而溶劑型涂層在480小時后即出現(xiàn)明顯腐蝕痕跡。其抗硫化性能亦表現(xiàn)突出，在高溫高濕環(huán)境下，UV涂層的介電常數(shù)變化率低于5%，確保信號傳輸穩(wěn)定性。

3. 機械防護性能優(yōu)化

通過軸彎曲實驗（軸直徑3mm，膜厚0.06mm）驗證，UV三防漆涂層在180°彎曲后無裂紋，而溶劑型涂層在90°彎曲時即出現(xiàn)剝落。這一特性使其適用于需要頻繁插拔的連接器接口，如工業(yè)控制設(shè)備的I/O端口。

二、環(huán)保特性：零VOC排放與資源節(jié)約

1. 無溶劑配方

UV三防漆固含量達100%，施工過程無揮發(fā)性有機化合物（VOC）排放，符合歐盟RoHS指令及中國GB 30981-2020標(biāo)準(zhǔn)。相比之下，溶劑型三防漆VOC含量通常在50%-70%之間，需配備專用廢氣處理設(shè)備，增加企業(yè)環(huán)保成本。

2. 低氣味與安全性

UV三防漆采用低粘度樹脂，氣味等級低于2級（溶劑型為4-5級），操作人員無需佩戴防毒面具即可作業(yè)。其閃點高于100℃，遠高于溶劑型產(chǎn)品的15-30℃，顯著降低火災(zāi)風(fēng)險。

3. 材料利用率提升

UV三防漆支持選擇性噴涂工藝，通過編程控制的XY軸噴涂設(shè)備，可將材料浪費率控制在3%以內(nèi)，而溶劑型噴涂的浪費率通常達15%-20%。在5G基站電路板的大規(guī)模生產(chǎn)中，這一差異可每年節(jié)約數(shù)噸涂料。

三、施工效率：秒級固化與自動化兼容

1. 光濕氣雙重固化機制

UV三防漆在365nm紫外光照射下，10-15秒即可實現(xiàn)表干，未照射區(qū)域通過濕氣在48-72小時內(nèi)完成深層固化。相比之下，溶劑型三防漆需在25℃環(huán)境下晾干2-4小時，或通過60℃熱風(fēng)循環(huán)烘烤1小時，生產(chǎn)周期延長3-6倍。

2. 膜厚控制精準(zhǔn)

通過調(diào)整涂料粘度（60-1000mPas），UV三防漆可實現(xiàn)50-200μm的膜厚控制，滿足不同應(yīng)用場景需求。例如，在消費電子產(chǎn)品的微型PCB上采用50μm薄涂，在工業(yè)控制設(shè)備的厚膜PCB上采用200μm厚涂，而溶劑型涂層的膜厚波動通常達±30%。

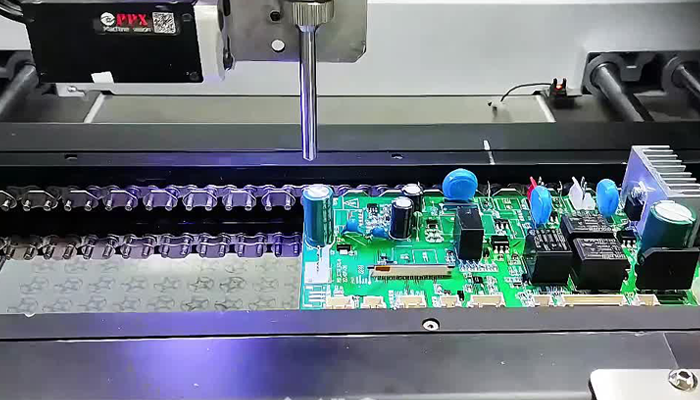

3. 自動化生產(chǎn)兼容

UV三防漆支持半自動或全自動機械噴涂，與SMT貼片線無縫對接。在某汽車電子工廠的實測中，采用UV三防漆后，單線產(chǎn)能從每小時800片提升至2000片，設(shè)備綜合效率（OEE）提高40%。

四、使用注意事項：規(guī)范操作確保性能

1. 基材預(yù)處理要求

清潔度：需用異丙醇或?qū)Ｓ们逑磩┤コ齈CB表面灰塵、油污及氧化層，接觸角應(yīng)小于10°。

遮蓋保護：對連接器、插座等敏感區(qū)域使用可撕性阻焊膠遮蓋，避免涂層滲入導(dǎo)致接觸不良。

烘板除濕：60℃烘烤10-20分鐘，確?；暮实陀?.5%，防止涂層起泡。

2. 施工環(huán)境控制

溫度與濕度：施工環(huán)境溫度需保持在16-30℃，相對濕度低于75%。濕度過高會導(dǎo)致濕氣固化不完全，溫度過低則延長紫外固化時間。

光照條件：紫外燈強度需達到100mW/cm2以上，光源與涂層距離控制在10-15cm，確保均勻照射。

3. 安全防護措施

個人防護：操作人員需佩戴化學(xué)防護眼鏡、防靜電手套及N95口罩，避免皮膚直接接觸涂料。

設(shè)備維護：噴槍、毛刷等工具使用后需立即用異丙醇清洗，防止涂料固化堵塞。

應(yīng)急處理：若涂料濺入眼睛，需用流動清水沖洗15分鐘并就醫(yī)；皮膚接觸后用肥皂水清洗。

4. 質(zhì)量檢驗標(biāo)準(zhǔn)

外觀檢查：涂層應(yīng)均勻、無氣泡、針孔或流掛，厚度用測厚儀檢測，偏差控制在±10%以內(nèi)。

附著力測試：按GB/T 9286標(biāo)準(zhǔn)進行劃格試驗，結(jié)果需達到0級（切割邊緣完全平滑，無脫落）。

耐候性驗證：通過-40℃至150℃溫度循環(huán)測試（100次）及鹽霧試驗（960小時），確保長期可靠性。

UV三防漆憑借其復(fù)合防護性能、零VOC排放、秒級固化效率及自動化兼容性，已成為電子制造行業(yè)升級的關(guān)鍵材料。通過嚴(yán)格遵循施工規(guī)范與質(zhì)量檢驗標(biāo)準(zhǔn)，企業(yè)可顯著提升產(chǎn)品可靠性，同時降低環(huán)保成本與生產(chǎn)周期。隨著《電子工業(yè)用涂料中有害物質(zhì)限量》等國家標(biāo)準(zhǔn)的實施，UV三防漆的市場滲透率將持續(xù)攀升，推動行業(yè)向綠色、高效方向轉(zhuǎn)型。更多關(guān)于UV三防漆的應(yīng)用知識請持續(xù)關(guān)注《研泰化學(xué)官網(wǎng)》~
